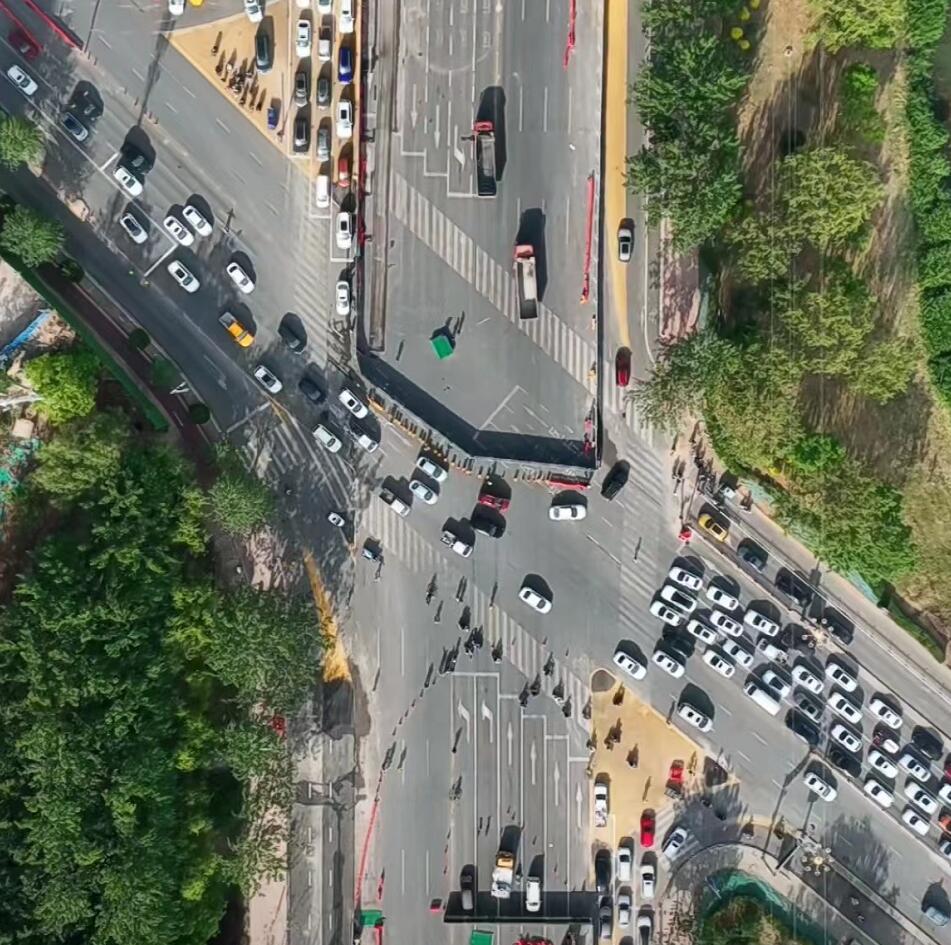

本项目涉及范围为贺兰山路与民族街交叉口中心以西500m(贺兰山路),以东490m(贺兰山路),以南320m(民族街),以北563.235m(至虹桥路与沙海路交叉口)。设计内容主要有道路及附属工程、交通安全和管理设施、桥涵工程、隧道工程、排水工程、电气工程等。
(1) 道路及附属工程
改造范围内道路路基、路面、路缘石、树框等附属工程;贺兰山路南北两侧慢行道及无障碍设施。
(2) 交通安全和管理设施
改造范围内交通标志、标线、隔离栏杆、防撞垫及太阳能警示柱等交通安全设施;信号灯、电子警察、信息采集系统等交通管理设施。
(3)桥涵工程
天源达桥西侧拼宽新建桥梁,新建桥梁采用与老桥相同的跨径及结构形式,为4孔20m装配式预应力混凝土简支空心板,新建桥梁宽12.5m,总长86m。
(4)隧道工程
贺兰山路下穿民族街隧道主体为单箱双孔双向六车道现浇钢筋混凝土框架结构,隧道总长740m,其中挡墙段156m,敞口段431(U型槽结构)m,暗埋段153m,暗埋段结构净宽为 28.1m;隧道主体结构采用C40防水混凝土。基坑支护采用抗浮桩、钢板桩、三轴水泥土搅拌桩等。贺兰山路北侧慢行通道拟设置在既有天源达桥边孔位置,采用U型槽结构形式,U型槽结构长204m,内部净宽为4m。
(5) 排水工程
下穿通道雨水系统主要包含:雨水收集系统、集水沉砂池、雨水泵站、消能井、排放口。
(6) 电气工程
电气工程内容主要为隧道内配供电系统;雨水泵房电气和自控系统;道路照明系统。
